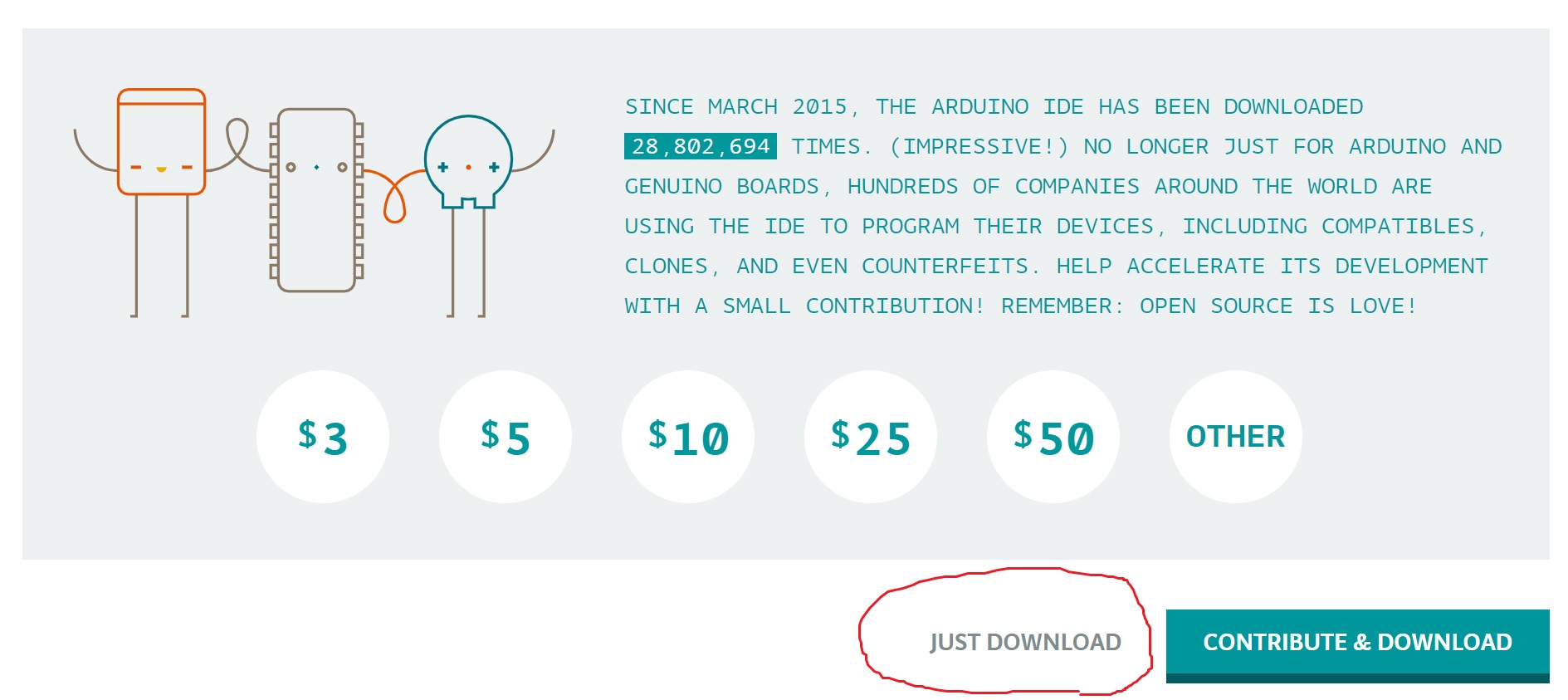

Arduinoの開発環境の使い方

もし書き込みが出来ない場合

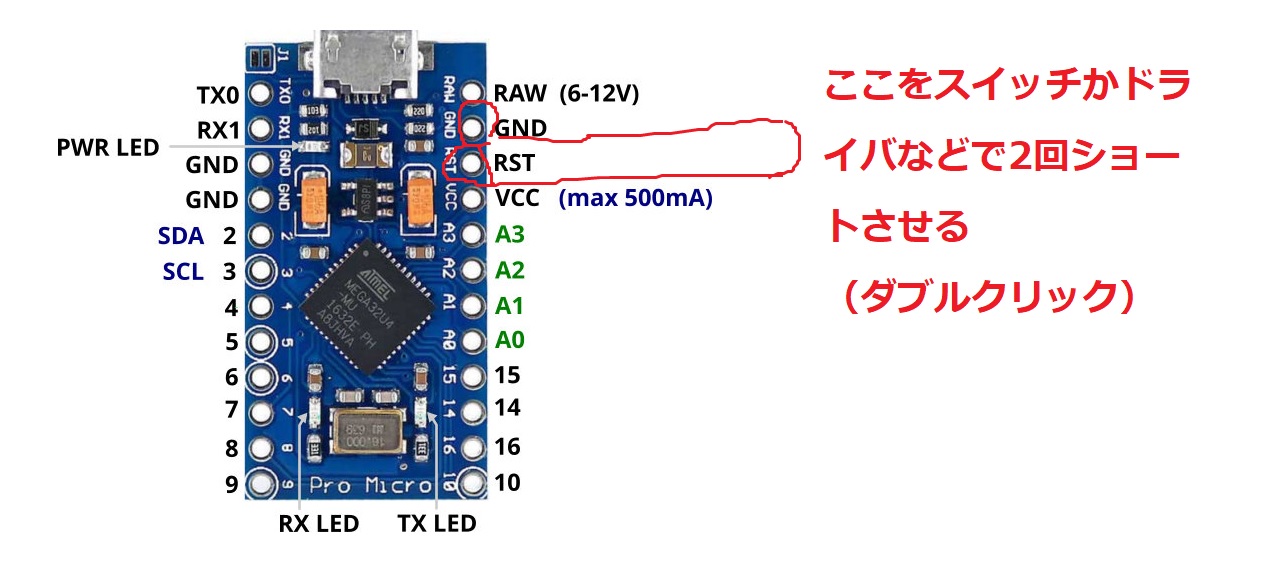

・Arduinoをリセット

・8秒以内にIDEのシリアルポートを選択しなおす
・書き込みを行う。ここで書き込みのリトライをしている箇所で、もう一度Arduinoをリセット
・以降は普通に利用可能

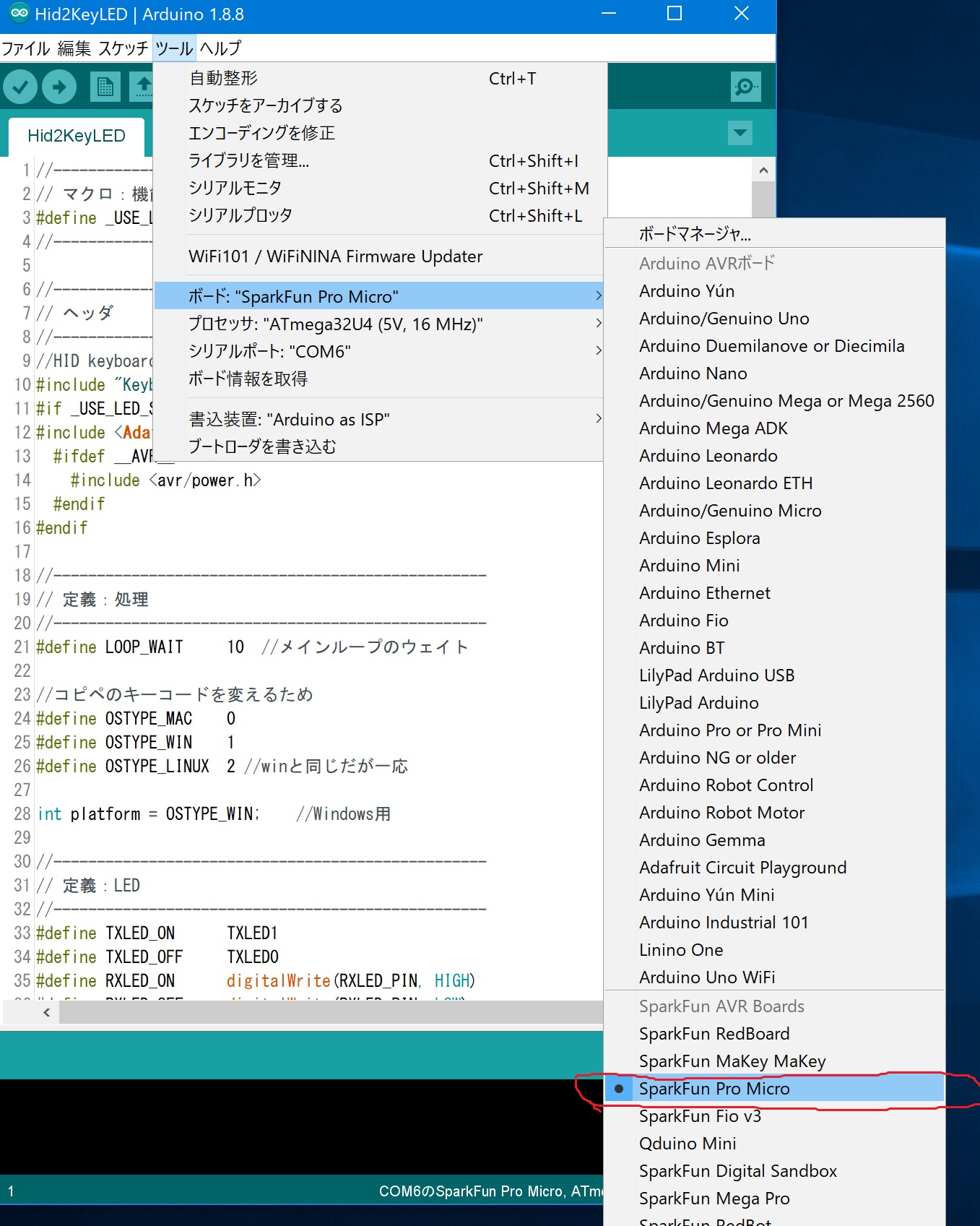

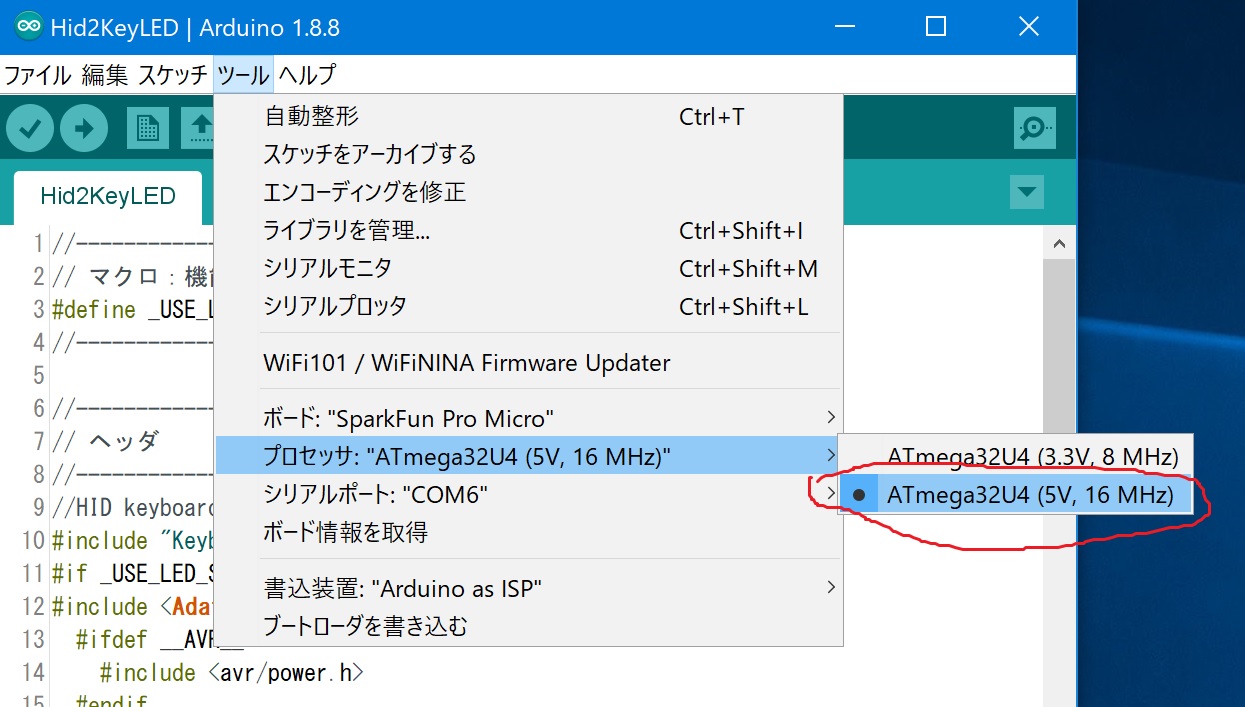

ツール

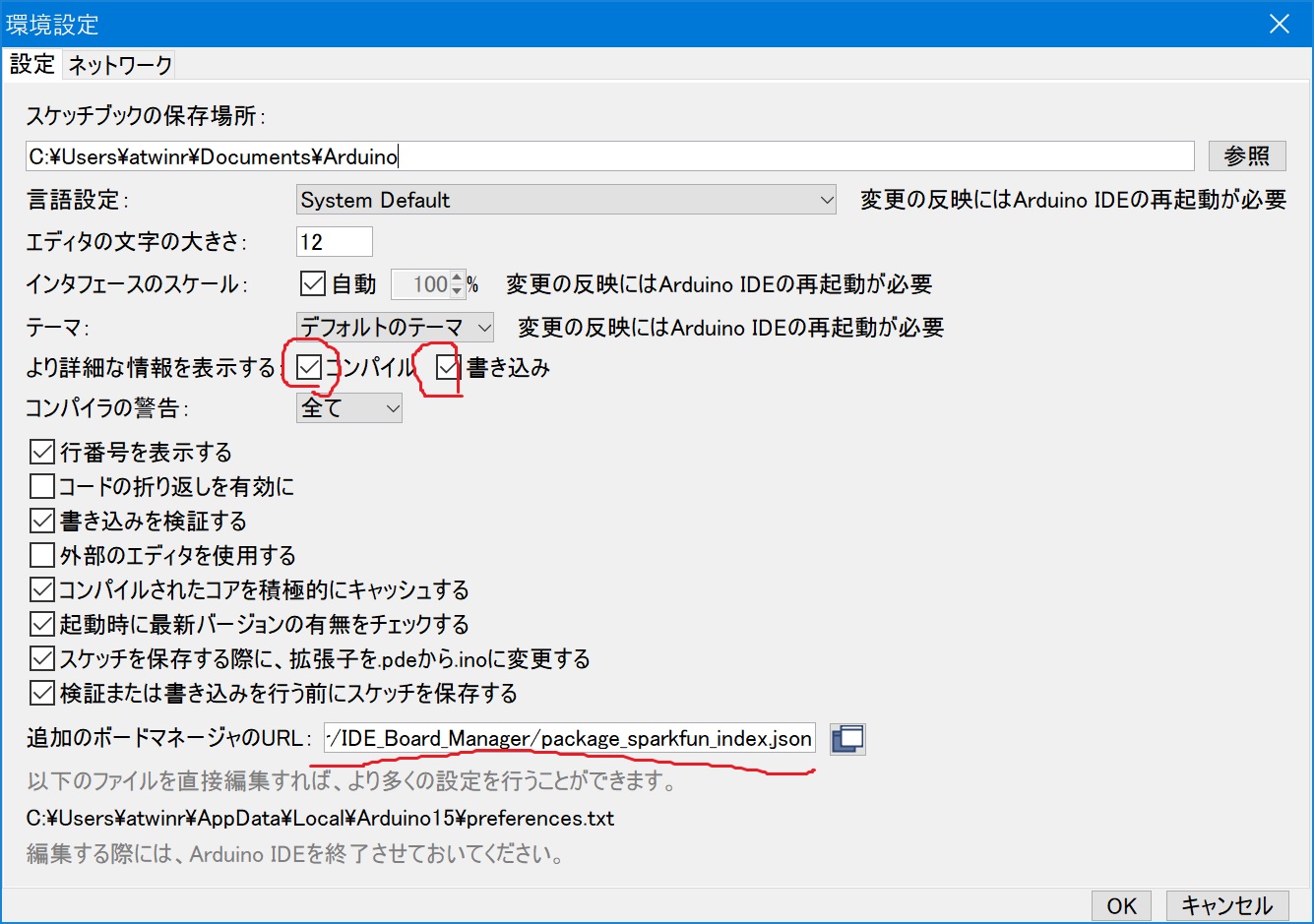

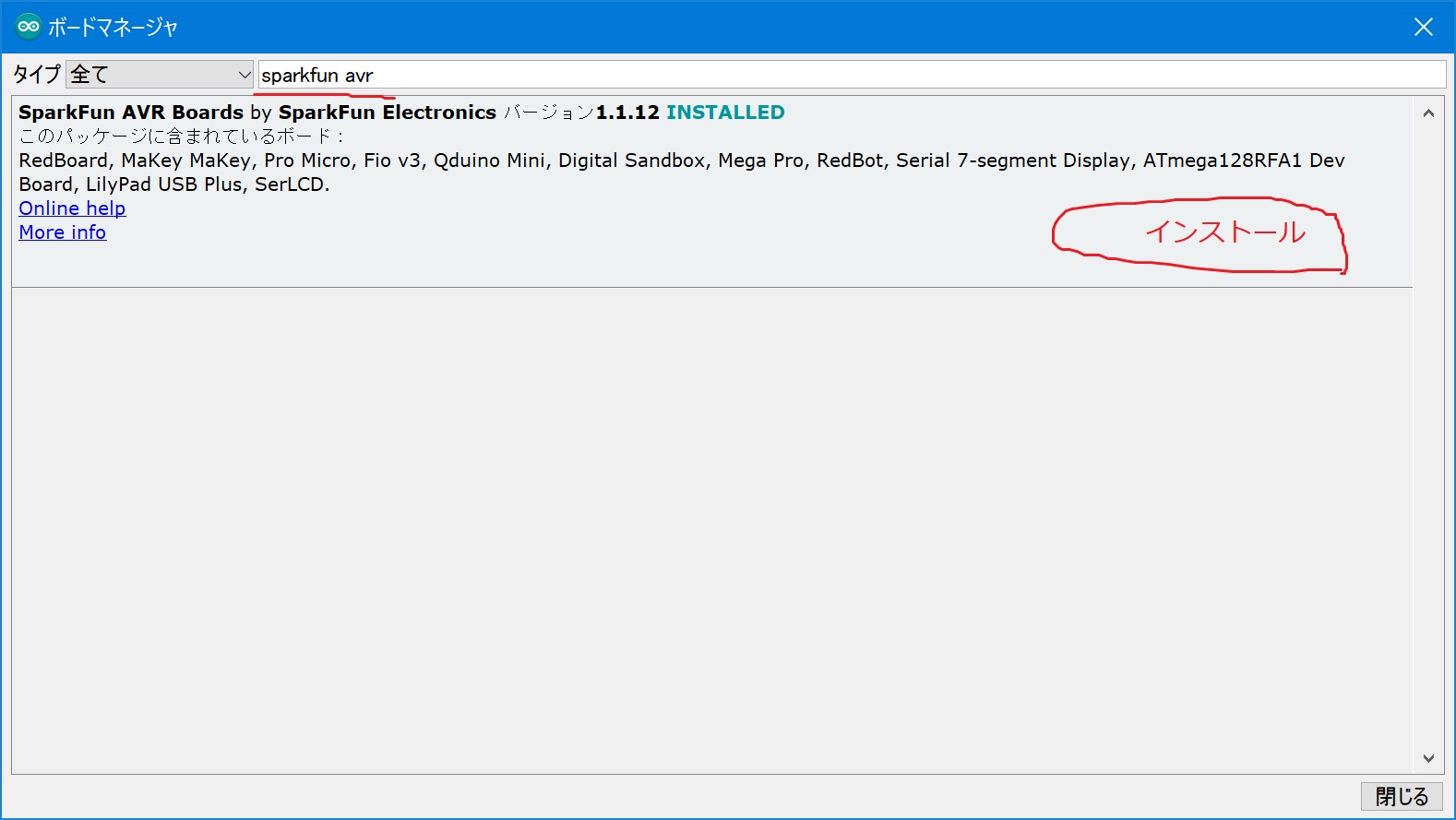

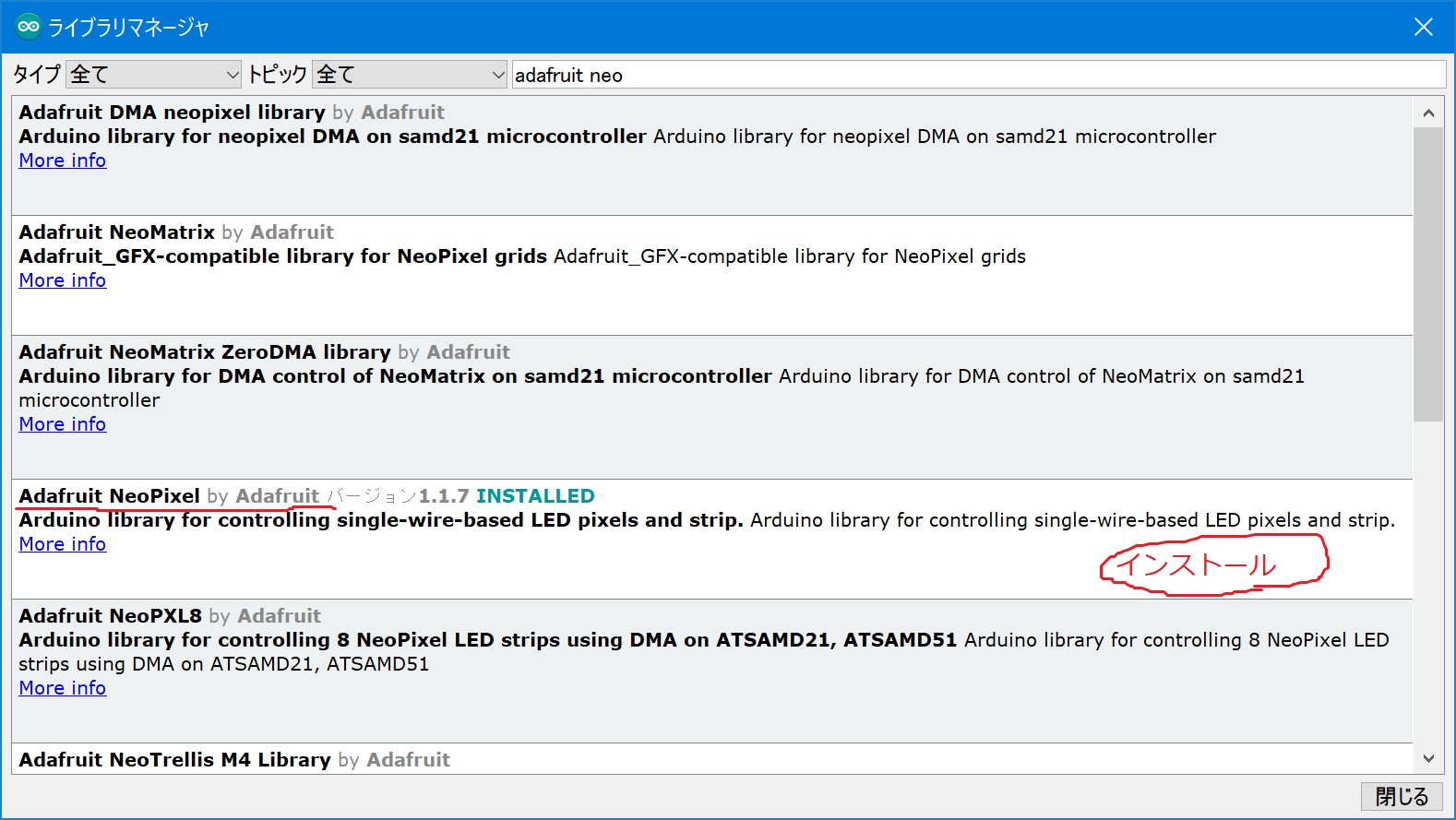

Arduino IDEの設定

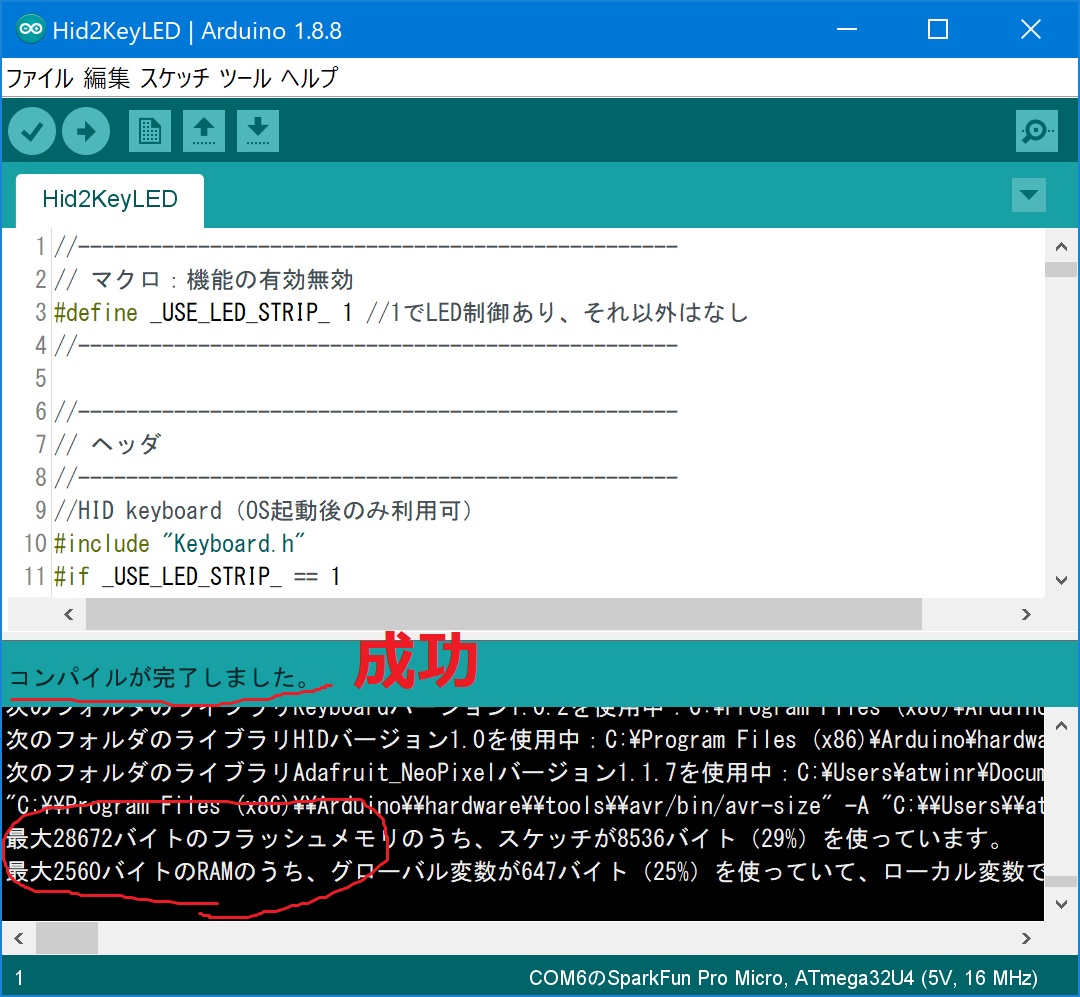

プログラムの確認

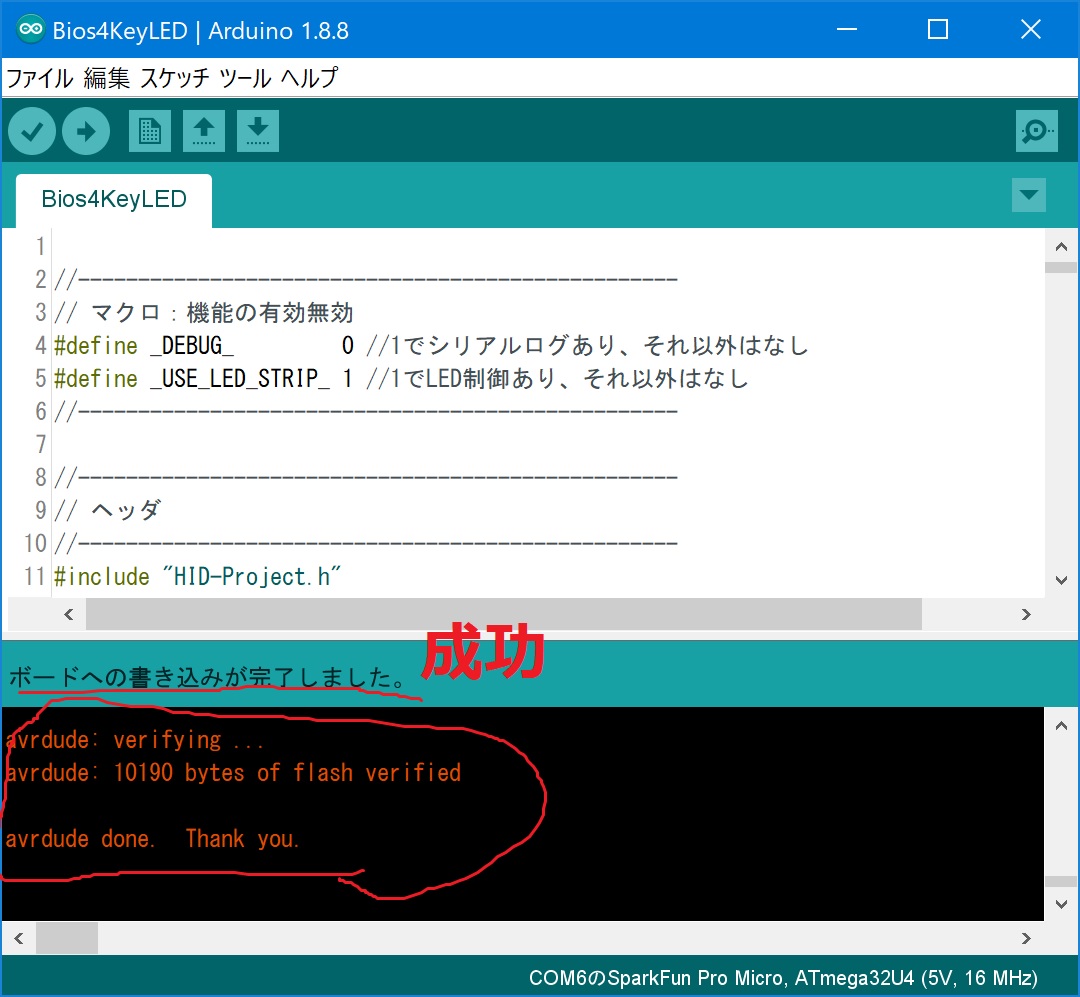

プログラムの書き込み

//--------------------------------------------------
// マクロ：機能の有効無効
#define _USE_LED_STRIP_ 1 //1でLED制御あり、それ以外はなし
//--------------------------------------------------

//--------------------------------------------------
// ヘッダ
//--------------------------------------------------
//HID keyboard（OS起動後のみ利用可）
#include "Keyboard.h"
#if _USE_LED_STRIP_ == 1
#include <Adafruit_NeoPixel.h>
  #ifdef __AVR__
    #include <avr/power.h>
  #endif
#endif

//--------------------------------------------------
// 定義：処理
//--------------------------------------------------
#define LOOP_WAIT     10  //メインループのウェイト

//コピペのキーコードを変えるため
#define OSTYPE_MAC    0
#define OSTYPE_WIN    1
#define OSTYPE_LINUX  2 //winと同じだが一応

int platform = OSTYPE_WIN;    //Windows用

//--------------------------------------------------
// 定義：LED
//--------------------------------------------------
#define TXLED_ON      TXLED1
#define TXLED_OFF     TXLED0
#define RXLED_ON      digitalWrite(RXLED_PIN, HIGH)
#define RXLED_OFF     digitalWrite(RXLED_PIN, LOW)

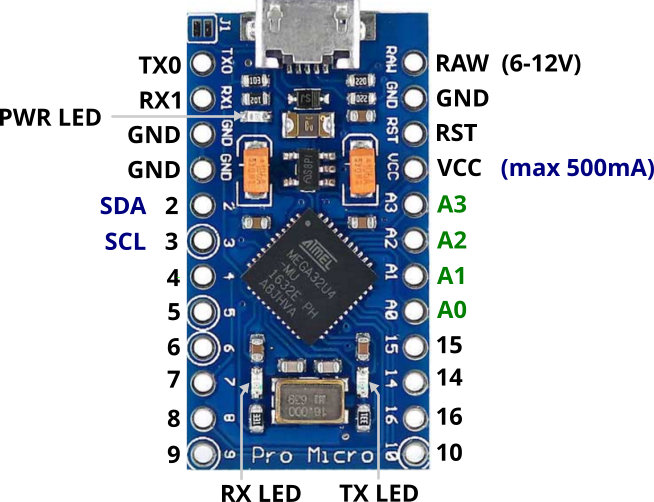

#define RXLED_PIN     17  // ProMicroだとTX=13,RX=17

//--------------------------------------------------
// 定義：LEDストリップ
//--------------------------------------------------
#if _USE_LED_STRIP_ == 1
#define LEDPIN      15    //LED制御デジタルピン番号
#define LEDNUM      9     //LEDの数
#define LEDLoopTime 150    //色変更時間
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(LEDNUM, LEDPIN, NEO_GRB + NEO_KHZ800);

const int ledTable[20][LEDNUM] = {
    {200, 80, 25,  0,  0 },
    { 80,200,  0,  0,  0 },
    { 25, 80,200,  0,  0 },
    {  0, 25, 80,200,  0 },
    {  0,  0, 25, 80,200 },
    {  0,  0,  0,200, 80 },
    {  0,  0,200, 80, 25 },
    {  0,200, 80, 25,  0 },
};
const int ledPatNum = 8;
const int ledPatTbl[ledPatNum] = { 2,3,4,5,6,7,0,1};
unsigned long ledPatTick = 0; //前回描画時のTickTime
int ledPatCounter = 0;
#endif

//--------------------------------------------------
// 定義：キーボード
//--------------------------------------------------

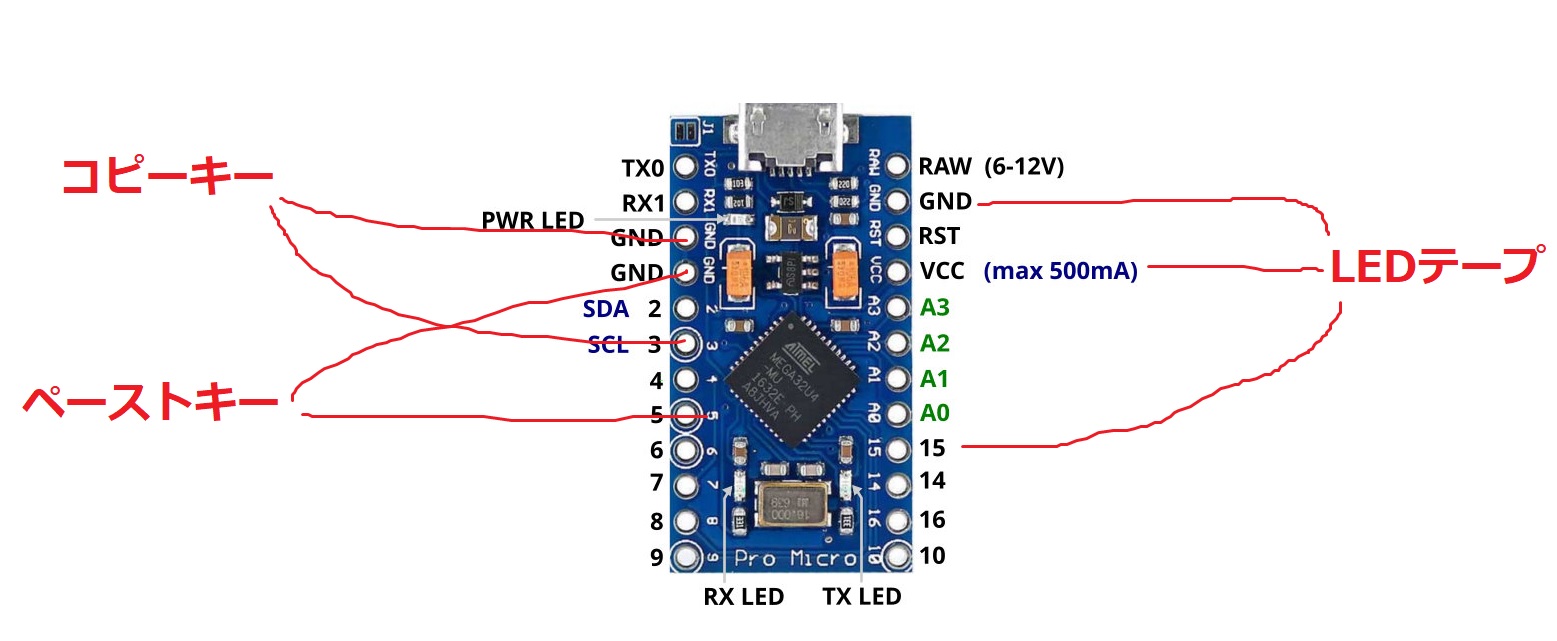

#define BUTTON_NUM  2         //チェックするキー数
#define PinCopy     3         //pin番号：コピーキー
#define PinPaste    5         //pin番号：ペーストキー
#define WAIT_CONT   100       //キー入力毎のウェイト:ms指定
#define WAIT_REPEAT_START 500 //キー長押しのリピート開始時間　:ms指定
#define WAIT_REPEAT_LOOP  100 //キー長押しのリピートループ時間:ms指定

#define BtnNULL 0             // 押下中のpinヘッダを保持
int holdButton = BtnNULL;     //ボタン押下時のピン番号
unsigned long holdTick = 0;   //ボタン押下時のtickカウンタ
unsigned long tickKeyRepeat = 0; //長押しでのキーリピート時間
//ピン番号のテーブル
const int tbButton[BUTTON_NUM] =   { PinCopy,  PinPaste };

//--------------------------------------------------
// 処理：セットアップ
//--------------------------------------------------
void setup() {
  pinMode(RXLED_PIN, OUTPUT);   //TXはもうOUTPUTになっているのでRXだけpinMode指定
  RXLED_OFF;TXLED_OFF;          //LEDをいったんオフ

  //スイッチを繋げるDピンヘッダ
  for (int i = 0; i < BUTTON_NUM; i++) {
    pinMode(tbButton[i], INPUT_PULLUP); //PULLUPは内部抵抗利用、押下でLOW、なしでHIGHになる
  }
  Keyboard.begin();

#if _USE_LED_STRIP_ == 1
  pixels.begin(); // This initializes the NeoPixel library.
  pixels.show();  // いったん真っ暗で開始
  //これはsetupで一度切り使う事を想定したAPI。フェードとかは駄目）
  //0-255, 255で1LEDあたり60mA, 0でも8mA食うらしい。
  //8x144をフル点灯で1.15Aか。。点灯確認は分けてやな。)
  pixels.setBrightness(255);
#endif
}

//--------------------------------------------------
// 処理：メインループ
//--------------------------------------------------
void loop() {
  unsigned long ticknow = 0;
  unsigned long tickpass = 0; //ボタン押下後の経過時間

  ticknow = millis();   //現在のtickカウンタを保持

  //----------------------------------------
  // キーが押されていない場合
  if (holdButton == BtnNULL) {

    for (int i = 0; i < BUTTON_NUM; i++) {
      if(digitalRead(tbButton[i]) == LOW) {
        holdButton  = tbButton[i];
        holdTick = ticknow;       //チャタリング防止
        tickKeyRepeat = WAIT_REPEAT_START; //キーリピート開始までの時間

        keyPush(holdButton);
        break;  //keyは一個ずつ判定
      }
    }
  //----------------------------------------
  //キー押下中
  } else {
    tickpass = ticknow - holdTick;  //キー押下からの経過時間を求める

    if ((digitalRead(holdButton) != LOW)) { // -----押下中のキーは離された？
      //チャタリング防止用のウェイトを経過している？
      if (tickpass > WAIT_CONT) {
        holdButton  = BtnNULL;
        keyRelease();
      }
    } else {                                // ----キーは押しっぱなし
      //キーリピート用のウェイトを経過している？
      if (tickpass > tickKeyRepeat) {
        holdTick = ticknow;       //チャタリング防止をもう一回
        tickKeyRepeat = WAIT_REPEAT_LOOP; //キーリピートループの時間を再設定

        keyRelease();             //いったんキーをリリース
        keyPush(holdButton);      //もう一回キー押下
      }
    }
  }

#if _USE_LED_STRIP_ == 1
  ledNightRider(ticknow);
#endif

  delay(LOOP_WAIT);
}

//--------------------------------------------------
// 関数群
//--------------------------------------------------
//ピン番号に対してキーイベントを送る
void keyPush(int no)
{
  TXLED_ON;   //確認用LEDオン

  switch (no) {
    //コピー
    case PinCopy:
      switch (platform) {
        case OSTYPE_MAC:
          Keyboard.press(KEY_LEFT_GUI);   //CMDキー
          break;
        case OSTYPE_WIN:
        case OSTYPE_LINUX:
        default:
          Keyboard.press(KEY_LEFT_CTRL);  //Ctrlキー
          break;
      }
      Keyboard.press('c');
      break;
    //ペースト
    case PinPaste:
      switch (platform) {
        case OSTYPE_MAC:
          Keyboard.press(KEY_LEFT_GUI);   //CMDキー
          break;
        case OSTYPE_WIN:
        case OSTYPE_LINUX:
        default:
          Keyboard.press(KEY_LEFT_CTRL);  //Ctrlキー
          break;
      }
      Keyboard.press('v');
      break;
    default:
      break;
  }
}
//キーイベントのリリース
void keyRelease()
{
  TXLED_OFF;   //確認用LEDオフ
  Keyboard.releaseAll();
}

#if _USE_LED_STRIP_ == 1
//----------------------------------------
void ledNightRider(unsigned long tick)
{
  unsigned long tickpass = 0; //ボタン押下後の経過時間
  tickpass = tick - ledPatTick;
  if (tickpass > LEDLoopTime)
  {
    for(int i=0;i < LEDNUM;i++){
      pixels.setPixelColor(i, pixels.Color(ledTable[ledPatTbl[ledPatCounter]][i], 0, 0));
    }
    pixels.show(); // This sends the updated pixel color to the hardware.

    ledPatCounter++;
    ledPatCounter = ledPatCounter % ledPatNum;
    ledPatTick = tick;
  }
}
#endif
